폴리올레핀의 표면 개질 (surface modification) 의 목적:

          (1)  접착성 (adhesion),

          (2) 투과성 (permeability),

          (3) 생적합성 (biocompatibility), 그리고

          (4) 인쇄성 (printability)의 개선

     가장 흔한 폴리올레핀의 개질 방법:    플라스마의 이용

        - 폴리올레핀의 표면을 전기 방전을 이용해서 산화,

         표면의 친수성을 증가,

          단점:

            - 생성되는 작용기가 적고 또 물성에 나쁜 영향을 주기도 한다.

          다른 표면 개질 방법:

            - 폴리올레핀 표면에 그라프트 공중합(grafting)을 시키는 것

그라프트 하는 방법:

     (1) "living"라디칼 공중합

     (2) 가지가 많이 난 (hyperbranched) 그라프트 공중합

 (M. Husemann et al., J. Am. Chem. Soc., 2000, 122, 1844-1845.)

 (1). 개질 방법 (그림 1)

          산화: 필름을 Cr2O3/H2O/H2SO4 용액에 90 oC 에서 5 분간 담구어서 산화시킨다.

              표면 활성: ethyl chloroformate/N-methylmorpholine/DMF 로 활상화.

              그라프팅 : diaminopoly(tert-butyl acrylate) (NH2-R-PTBA-R-NH2)/DMF

                          용액에 담구어서 그라프팅 반응을 시킨다.

       가수분해/다가지화 (hyperbranching): 상온에서 CH3SO3H/CH2Cl2 용액에서 가수 분해시킨다.

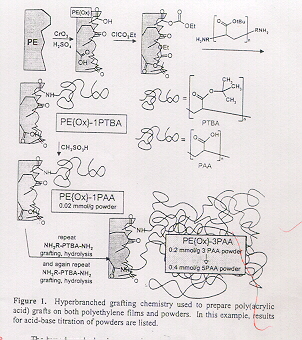

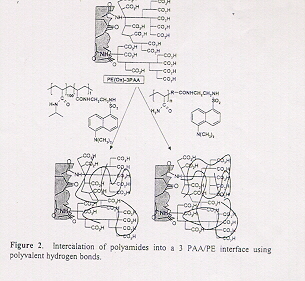

          그림 1. 가지가 많이 난 그라프트 폴리에틸렌의 합성 방법
